机车制动阀动模拟操控系统

项目名称：机车制动阀动模拟操控系统

项目简介：

本项目研发了一种机车制动阀动模拟操控系统，是一种可以提供全尺寸机车制动系统的仿真原理的系统及实时操控装置。项目通过搭建专有机车制动平台，将机车制动系统从封闭模拟学习直接转移到全尺寸车辆的操控展示，将原本看不到管线立体展示，将原本不可见的气路流动性可以动态展现，可以全过程地展现了制动过程中气流和阀体的关联关系。既有助于以最直观的形式了解和学习制动机构的相关设备构成，将不必要的设备去除，大大降低了学习难度，在学习视觉上一目了然；又把制动过程中的看不见，说不清的弊端彻底地修正。

项目创新点：

其一：将先进程序控制与传统机械式气路阀体结合；改变了机械与气压的不可改变性，可以通过软件开发实现动态建模，将封闭式结构可以和多媒体软件动画展现，可以降低运行成本，降低安全风险；

其二：通过管路二次开发设计，将传统动模分离式操控模式进行了创新性的设计。

其三：专门开发了轨道交通创新科创平台软件的上位机操控平台，本项目所提供经典的机车制动系统的动模制动原理系统及装置，可将基础制动设备的气路运行与二次开发的程序控制灯带连通，实现机车制动过程中气路与缸体、阀体之间的模拟，较好实现了原理气路通道的动态展示。

其四：提出了内网手持式控制平台和上位监控的实时操作，真实地解决了现场检修人员存在的监控时不可操作，操作时不可监控的痛点问题。

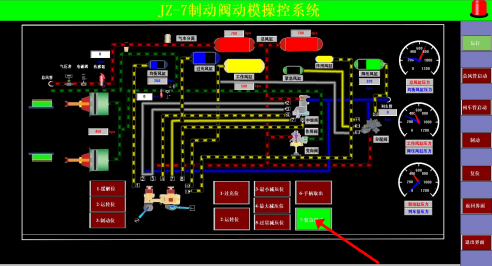

机车制动阀动模拟操控系统实物及界面展示：

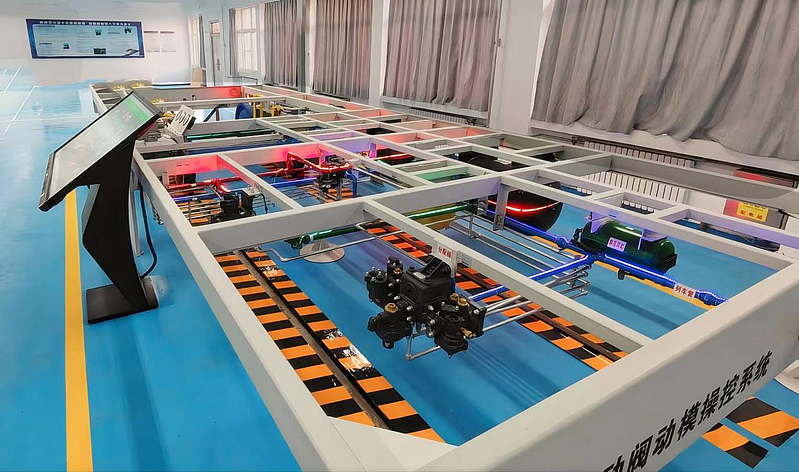

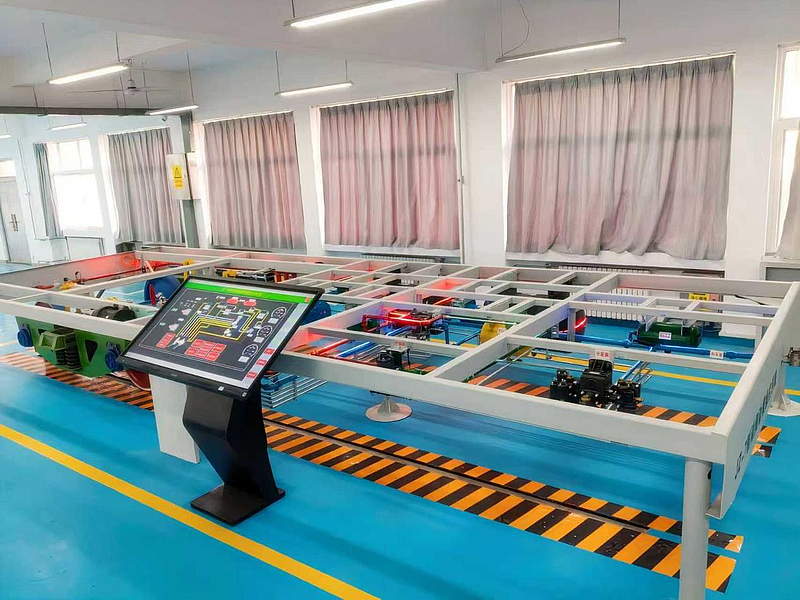

操作平台展示：
